Эволюция диспетчерских центров

Эволюция диспетчерских центров

За последние десятилетие произошли глобальные изменения к подходам построения центров управления, диспетчерских центров, центров оперативного мониторинга, ситуационных центров. Диспетчерские больше не являются набором различных автономных систем, выполняющих уникальные задачи. Операторам современного центра управления требуются немедленный доступ к информации из нескольких источников и возможность интегрировать эту информацию в той мере, которая необходима для поддержки их функциональных задач. Сегодня работа операторов диспетчерского центра – это прежде всего работа с данными и информацией. Для основного персонала центра инженерные знания различных технических систем, входящих в состав диспетчерской, уходит на второй план. Вся аппаратная и программная инфраструктура современного центра управления должна помогать персоналу эффективно работать с информационными потоками и оперативно принимать верные решения по управлению.

Эргономика

Очень важно для эффективной работы обеспечить эргономику рабочего пространства диспетчерской. Многие факторы, связанные с эргономикой, влияют на способность персонала сконцентрироваться над решаемой задачей, на его внимание и утомляемость. Это и удобная диспетчерская мебель, и правильное общее освещение, и освещение рабочих мест, цветовые решения в интерьере помещения, воздухообмен и поддержание микроклимата в помещении. Но самым важным эргономическим решением по-прежнему остается эргономика работы операторов с визуальной информацией, как на индивидуальных, так и коллективных средствах визуализации. Правильное организация и оснащение техническими средствами автоматизированных рабочих мест с учетом их специализации и грамотное размещение этих мест относительно экрана коллективного пользования (видеостены) – это залог оперативных и верных решений по управлению.

Эргономика

Профильные специалисты компании Polymedia при проектировании пространства диспетчерских центров разного масштаба и назначения уделяют большое внимание эргономическим требованиям, изложенным в отечественных и зарубежных нормативных документах, в частности требования серии стандартов ИСО 11064.

Техническая инфраструктура современных диспетчерских

Ключевыми элементами технической инфраструктуры центра управления по-прежнему остаются экраны коллективного пользования (видеостены) и системы обеспечения визуализации разнородной информации на видеостенах.

Экран коллективного пользования большой информационной емкости (его часто называют видеостеной) является центральным элементом цифровой системы мониторинга диспетчерского зала. Качество визуализации информации на этом экране и надежность его работы напрямую влияют на эффективность процессов мониторинга и управления. В техническом оснащении диспетчерских залов произошли революционные изменения. На смену широко распространенным видеостенам на основе проекционных модулей (видеокубов) и тонкошовных LCD дисплеев пришли решения на основе светодиодной технологии визуализации. Другое название технологии – Direct View LED-дисплей или просто LED- дисплей (сокращение от Light-Emitting Diode). Светодиодные дисплеи на сегодняшний день по многим параметрам, характеризующим качество визуализации, превзошли другие технологии, широко применяемые в диспетчерских залах.

За счет повышения качества визуализации и уменьшения стоимости технология Direct LED стремительно вытесняет ранее применяемые решения.

Диспетчерские

Визуализация информации на основе светодиодной технологии имеет ряд ключевых преимуществ, которые делают использование LED-экранов идеальным решением для оснащения современной диспетчерской, а именно:

  • Плотность пикселей лучших образцов светодиодных экранов соизмерима, а иногда даже выше, чем у видеокубов и LCD-дисплеев;
  • Визуализация информации не только с высоким качеством, но и с комфортом для зрения, что особенно важно при продолжительной работе диспетчеров с визуальной информацией;
  • Параметры, отвечающие за качество визуализации стабильны в течение большого срока службы – более 100 тысяч часов при работе в режиме 24/7;
  • Имеют очень тонкий корпус и занимают минимум пространства диспетчерского зала;
  • Обладают наилучшей ремонтопригодностью – заменить вышедший из строя модуль экрана можно без выключения всей видеостены;
  • Энергопотребление значительно снижено и находится на уровне, ниже по сравнению с другими технологиями визуализации.

Не все серии светодиодных экранов предназначены для работы в центрах управления и необходимо выбирать специальные серии LED-экранов. Компания Polymedia предлагает лучшие образцы LED-экранов под собственной торговой маркой POLYLED.

Решения AV over IP и их преимущества

Аппаратная инфраструктура передачи информационных потоков для визуализации на видеостене в диспетчерском центре все чаще строится на основе решений AV over IP (AVoIP) в том числе с функциями KVM, замещая решения с коммутаций сигналов на специализированных интерфейсах.

Классическая AV коммутация

Преимущества:

  • Высокое качество передачи AV сигналов
  • Отсутствие задержки
  • Простота настройки среды коммутации

Недостатки:

  • Не поддерживаются режимы Multiview и Videowall
  • Отсутствует слой управления
  • Отсутствует слой KVM
  • Выделенная специализированная инфраструктура (кабели + матричный коммутатор)
  • Ограничения по длине передачи сигналов в 20 м (локальные инсталляции в пределах помещения)
  • В основном симметричные конфигурации приемник дисплей
  • Одно направленность инфраструктуры передачи сигналов
  • Критичность отказа центрального узла
  • Дорогой центральный специализированный коммутационный узел
  • Сложность и дороговизна масштабирования системы

Удлинение AV по витой паре/оптике

Преимущества:

  • Простота настройки среды коммутации
  • Используется недорогие кабели типа витая пара, с ограничениями можно пользоваться имеющейся СКС инфраструктурой
  • Возможно применение оптических линий
  • Дистанция передачи 50-70 м на витой паре, километры на оптике

Недостатки:

  • Не поддерживаются режимы Multiview и Videowall
  • Отсутствует слой управления
  • Отсутствует слой KVM
  • Качество передаваемых сигналов сильно зависит от качества реализации кабельной инфраструктуры и длины линий
  • Выделенная только для AV сигналов специализированная инфраструктура
  • В основном симметричные конфигурации приемник дисплей
  • Одно направленность инфраструктуры передачи сигналов
  • Критичность отказа центрального узла
  • Дорогой центральный специализированный коммутационный узел
  • Сложность и дороговизна масштабирования системы

AV over IP коммутация через LAN

Преимущества:

  • Поддерживаются режимы Multiview и Videowall
  • Слой управления интегрирован в систему
  • Слой KVM интегрирован в систему
  • Используется стандартная или имеющаяся СКС инфраструктура LAN
  • Дистанция передачи 50-70 м на витой паре, километры на оптике
  • Возможность эффективно реализовывать не симметричные конфигурации
  • Простота масштабирования системы
  • Расширение с небольшими пошаговыми финансовыми затратами
  • Не дорогой и универсальный центральный коммутационный узел
  • Короткие сроки восстановления системы при отказах центрального узла

Недостатки:

  • Относительная сложность настройки среды коммутации
  • Применяется компрессия, что не критично снижает качество изображения и привносит незначительную задержку

В решениях на базе технологии AV over IP аудиовизуальная информация передается посредством специализированных кодеров и декодеров по унифицированной сетевой инфраструктуре. Такие решения позволяют организовать гибко конфигурируемые рабочие места. Для операторов предусмотрена возможность обмена аудиовизуальной информацией между собой или основным экраном и передачи друг другу управления вычислительными ресурсами.

Традиционная система


VS

AV over IP


POLYWALL: управление визуальной информацией

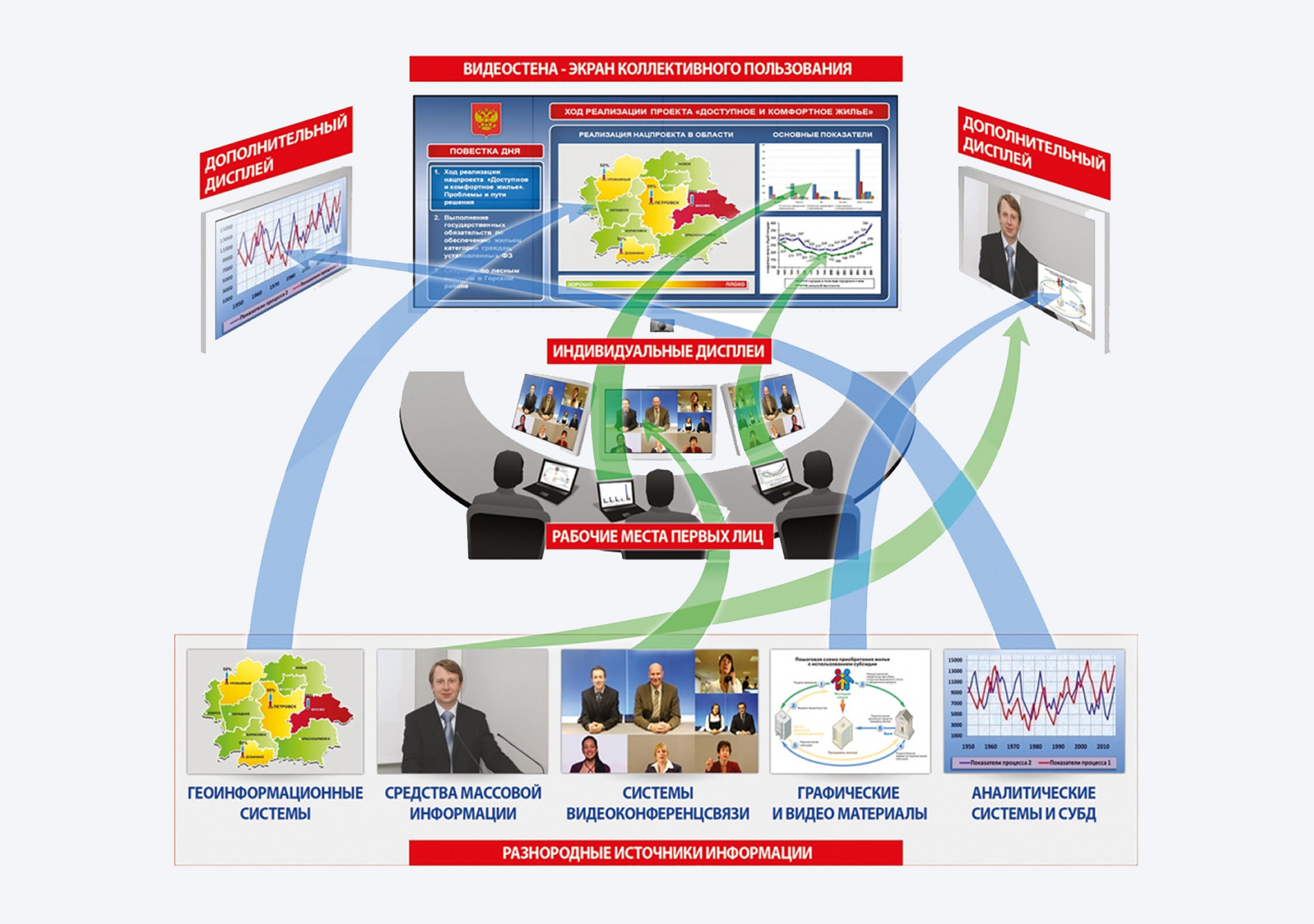

Развивается и продолжает усовершенствоваться особый класс программного обеспечения – ПО для управления визуализацией на экранах коллективного пользования. Компания Polymedia более 20 лет развивает программный продукт POLYWALL, который успешно применяется в тысячах диспетчерских и центрах управления в России и за рубежом.

управление визуальной информацией

Задача аппаратно-программного комплекса POLYWALL предоставить пользователям эффективный программный инструмент управления визуальной информацией на экранах центра управления или даже ситуационного центра.

При помощи POLYWALL пользователи с учетом своей роли и правами доступа, могут легко без специальных AV и IT навыков:

  • публиковать визуальную информацию на дисплеях СЦ в режиме on-line, формирую таким образом информационные раскладки (сцены);
  • подготавливать сцены для будущей демонстрации в скрытом режиме;
  • формировать из сцен сценарии предоставления информации (для каждого типа мероприятий – свой сценарий представления);
  • Управлять вызовом сцен при помощи интуитивных интерфейсов управления на сенсорном дисплее, планшете или смартфоне.

Диспетчерский центр сегодня – это не только набор современных, часто инновационных аппаратных средств и специализированного ПО. Это комплексная система, требующая глубокого понимания как промышленной автоматизации, так и новейших IT-технологий, эргономики интерфейсов управления и рабочих мест.

Компания Polymedia обладает всеми необходимыми компетенциями для создания центров управления "под ключ", обеспечивая функциональность, надежность, масштабируемость и гибкость решения.

Интеграция данных и IoT-технологии в диспетчерских

Основа надежности – профессиональный подход. Мы проектируем и внедряем диспетчерские центры для мониторинга и управления объектами и инфраструктурными решениями различного назначения. Необходимую информацию для эффективной работы центров мониторинга и управления мы собираем как с программируемых логических контроллеров (ПЛК), часто уже развернутых на различных объектах, так и непосредственно с датчиков полевого уровня и различных контрольно-измерительных приборов. Достаточно часто, приходится заново дооснащать специализированными сенсорами объекты мониторинга в рамках выполнения комплексных работ по созданию диспетчерского центра. Происходить это может из-за нескольких причин. Во-первых, иногда просто недостаточно данных полевого уровня для качественного мониторинга, во-вторых, часто различные вендоры, развернувшие решение на объекте просто не дают доступ к своим закрытым контурам управления. Специалисты Polymedia, проведя предварительные объектовые обследования всегда предложат  варианты стратегии дальнейших действий.

Достоверность информации, собираемой с использованием разнообразных промышленных протоколов – это основа любой современной системы управления. Опыт работы с технологиями интернета вещей (IoT) позволяет нам организовать обмен данными по протоколам LoRaWAN, MQTT, AMQP, CoAP и др., там, где это может быть применимо.

Многолетняя практика создания сложных мультимедийных комплексов позволила нам наработать свои приемы, использование которых актуально для надежной эксплуатации таких систем, включая их мониторинг, инвентаризацию аппаратных средств и прогнозирование неисправностей.

Обладая соответствующим опытом и компетенциями, компания Polymedia можем предложить своим заказчикам сбор, передачу и обработку данных на объектах различного уровня – от относительно небольших систем типа «Умный дом», до «Умных зданий», больших по площади производственных объектов, систем управления городской средой.

Системы сбора, анализа и визуализации информации (SCADA и BI)

Важнейшей составляющей любой диспетчерской или центра мониторинга и управления является SCADA-система. Наш опыт в развертывании SCADA-систем и систем управления мультимедийным оборудованием позволяет создавать интуитивно понятные и эффективные интерфейсы мониторинга и управления.

Мы используем как широко распространенные библиотеки и подходы для визуализации данных, так и разрабатываем собственные графические элементы, обладающие сложным поведением и адаптированные под специфику каждого проекта. Это гарантирует максимальную эффективность работы операторов и обеспечивает четкое представление о состоянии всей системы.

SCADA и BI

На основе собранных данных мы разрабатываем эффективные алгоритмы управления оборудованием. Наши специалисты используют современные приемы программирования и при выборе способов взаимодействия пользователей с графическими интерфейсами широко применяют сценарный подход к управлению.

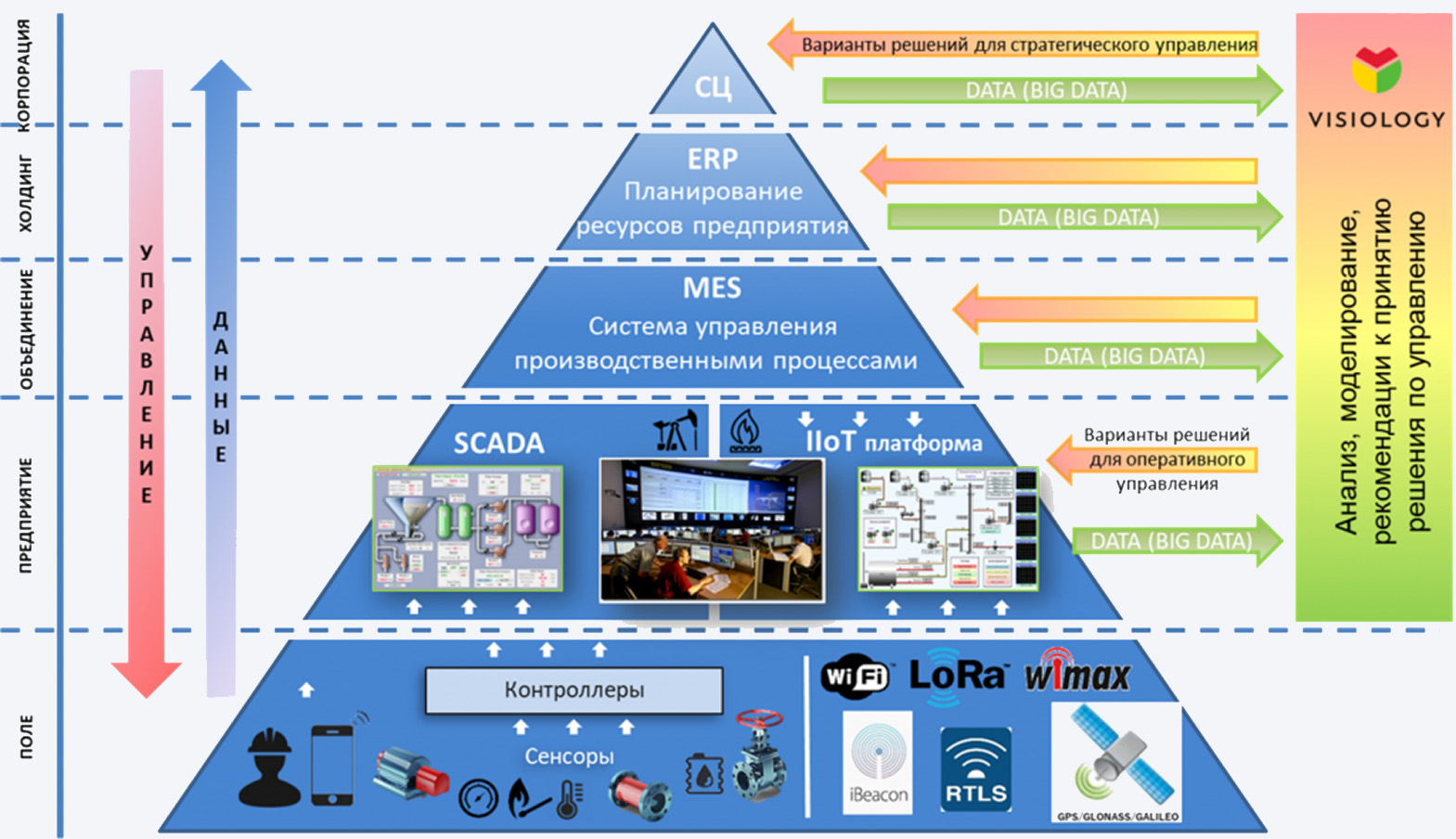

На самом верхнем уровне контроля и управления, обеспечивая максимально глубокий и комплексный подход к решению ваших задач, мы всегда можем предложить внедрение нашей передовой российской аналитической платформы Visiology.

Системы сбора
